Les moteurs électriques utilisent des champs magnétiques pour convertir l’énergie électrique en rotation mécanique. Lorsque le courant électrique circule dans les enroulements du moteur, il crée un champ électromagnétique. Ce champ interagit avec un autre champ magnétique à l'intérieur du moteur, produisant des forces d'attraction et de répulsion qui font tourner le rotor et entraînent l'arbre du moteur.

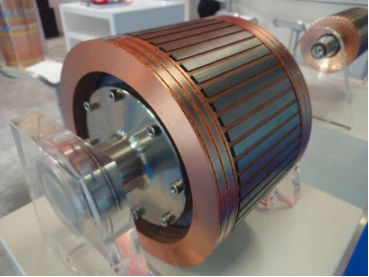

Dans les moteurs à aimants permanents, le deuxième champ magnétique est fourni par des aimants permanents installés sur ou à l'intérieur du rotor. Ces aimants maintiennent leur champ magnétique sans nécessiter une excitation électrique continue. Cela peut réduire les pertes électriques et aider le moteur à offrir un rendement plus élevé, une plus grande densité de couple et une structure plus compacte.
Cependant, tous les moteurs électriques ne contiennent pas d’aimants permanents. Les moteurs à induction, les moteurs à champ bobiné, les moteurs à réluctance commutée et certains moteurs synchrones génèrent plutôt leurs champs magnétiques de fonctionnement via le courant électrique. Comprendre la conception du moteur est donc essentiel avant de sélectionner un matériau magnétique ou un aimant de moteur.
Pourquoi des aimants sont-ils nécessaires dans un moteur électrique ?
L’objectif fondamental d’un aimant dans un moteur électrique est de créer un champ magnétique contrôlé pouvant interagir avec le champ généré par le courant électrique.
Un moteur contient normalement deux sections principales :
- Le stator, qui reste immobile
- Le rotor, qui tourne et transfère la puissance mécanique
Lorsque le courant circule dans les enroulements du stator, les enroulements deviennent des électro-aimants. Le contrôleur de moteur modifie la direction ou la position de ce champ électromagnétique selon une séquence soigneusement chronométrée.
Dans un moteur à aimant permanent, le rotor contient des pôles magnétiques nord et sud fixes. Le champ rotatif du stator attire et repousse continuellement les aimants du rotor. Lorsque le champ magnétique se déplace, le rotor le suit, produisant une rotation continue.
En termes simples, les aimants fournissent la force magnétique, tandis que le système de commande électrique détermine quand et où cette force agit.
Comment les aimants font-ils tourner un moteur ?
Un moteur tourne parce que les pôles magnétiques s’attirent et se repoussent.
Les pôles magnétiques opposés s’attirent, tandis que les pôles identiques se repoussent. Un moteur utilise ce principe à plusieurs reprises plutôt que de permettre aux aimants de s'installer dans une position fixe.
Le processus opératoire peut être simplifié en quatre étapes :
- Le courant électrique pénètre dans les enroulements du moteur.
- Les enroulements génèrent un champ électromagnétique.
- Le champ électromagnétique interagit avec le champ magnétique du rotor.
- Le contrôleur modifie le courant d'enroulement pour que le rotor continue de tourner.
Dans un moteur à courant continu sans balais, par exemple, des aimants permanents sont normalement installés sur le rotor, tandis que des enroulements en cuivre sont placés dans le stator. La commutation électronique excite différentes phases d'enroulement en fonction de la position du rotor. Le champ magnétique tournant qui en résulte entraîne le rotor à aimant permanent autour du stator.
Tous les moteurs électriques ont-ils des aimants permanents ?
Tous les moteurs électriques n'utilisent pas d'aimants permanents, vous devez donc d'abord comprendre la structure du moteur avant de sélectionner un matériau magnétique approprié.
Moteurs utilisant couramment des aimants permanents
Les aimants permanents sont couramment utilisés dans les moteurs à courant continu sans balais, les moteurs synchrones à aimants permanents, les servomoteurs, les moteurs pas à pas, les moteurs sans noyau et de nombreux moteurs à courant continu compacts. Dans ces conceptions, les aimants créent généralement un champ magnétique stable sur le rotor ou le stator, aidant le moteur à produire un couple sans nécessiter de courant d'excitation supplémentaire.
Vous trouverez souvent des moteurs à aimants permanents dans les véhicules électriques, la robotique, l’automatisation industrielle, les outils électriques, les drones, les pompes, les ventilateurs et les appareils électroménagers. Ils sont particulièrement utiles lorsque vous avez besoin d'un rendement élevé, d'une taille compacte, d'un contrôle précis de la vitesse ou d'un couple élevé provenant d'un moteur relativement petit.
Cependant, le type d'aimant approprié dépend de la température de fonctionnement, de la vitesse du moteur, de l'espace disponible, du couple requis et du coût. Les aimants en néodyme sont souvent choisis pour les moteurs à haute-performances, tandis que les aimants en ferrite restent courants dans les conceptions plus grandes ou plus sensibles au coût-.
Tous les moteurs électriques ont-ils des aimants permanents ?
Tous les moteurs électriques ne contiennent pas d’aimants permanents, bien que tous les moteurs dépendent de champs magnétiques pour générer du mouvement.
Moteurs utilisant couramment des aimants permanents
Vous trouverez couramment des aimants permanents dans les moteurs à courant continu sans balais, les moteurs synchrones à aimants permanents, les servomoteurs, les moteurs pas à pas et de nombreux petits moteurs à courant continu. Dans ces conceptions, les aimants fournissent généralement un champ magnétique stable sur le rotor ou le stator, réduisant ainsi le besoin d'une excitation électrique supplémentaire.
Les moteurs à aimants permanents sont souvent sélectionnés lorsque vous avez besoin d'un rendement élevé, d'une taille compacte, d'un couple élevé, d'un contrôle précis ou d'une réponse rapide. Ils sont largement utilisés dans les véhicules électriques, l’automatisation industrielle, la robotique, les drones, les outils électriques, les pompes, les appareils électroménagers et les équipements médicaux.
Moteurs ne pouvant pas utiliser d'aimants permanents
Certains moteurs créent le champ magnétique requis entièrement grâce au courant électrique. Les moteurs à induction, par exemple, génèrent le magnétisme du rotor par induction électromagnétique plutôt que par aimants permanents. Les moteurs à réluctance commutée utilisent un rotor en fer qui s'aligne avec le champ statorique sous tension, tandis que les moteurs à champ enroulé -utilisent des enroulements électriques pour créer le champ magnétique du rotor.
Lors du choix d’un moteur, vous ne devez pas supposer qu’une conception à aimant permanent est toujours meilleure. La bonne option dépend de l'efficacité requise, de la plage de vitesse, du couple, de la température de fonctionnement, de la taille du moteur, du système de contrôle, du coût des matériaux et des besoins de maintenance.
Quel est le rôle des aimants permanents dans un moteur ?
Les aimants permanents fournissent le champ magnétique stable nécessaire pour générer efficacement un mouvement et contrôler les performances du moteur.
1. Fournir un champ magnétique de rotor constant
Les aimants permanents créent un flux magnétique continu sans nécessiter de courant électrique dans le rotor, vous aidant ainsi à maintenir un fonctionnement stable du moteur.
2. Produire un couple électromagnétique
Le champ magnétique du rotor interagit avec le champ tournant du stator pour générer un couple et faire tourner l'arbre du moteur.
3. Améliorer la densité de puissance
Les aimants-haute résistance vous permettent de produire plus de couple à partir d'un moteur plus petit, ce qui est précieux lorsque l'espace et le poids sont limités.
4. Prise en charge d'un contrôle précis de la vitesse et de la position
Les pôles magnétiques fixes donnent au contrôleur un champ de rotor prévisible, vous aidant à obtenir un contrôle précis de la vitesse, du couple et de la position dans les systèmes d'asservissement et d'automatisation.
5. Réduire les pertes électriques du rotor
Étant donné que les aimants permanents n'ont pas besoin de courant d'excitation du rotor, vous pouvez réduire certaines pertes de cuivre, la génération de chaleur et la consommation d'énergie. Cependant, les performances finales dépendent toujours de la conception complète du moteur, y compris les enroulements, l'entrefer, le système de refroidissement et le circuit magnétique.
Quels types d’aimants sont utilisés dans les moteurs électriques ?
Les matériaux les plus courants pour les aimants de moteur sont le néodyme, la ferrite et le samarium-cobalt.
Aimants de moteur en néodyme
Les aimants en néodyme-fer-bore offrent une force magnétique et une densité d'énergie très élevées.
Ils sont largement utilisés dans :
- Moteurs BLDC
- Servomoteurs
- Moteurs de véhicules électriques
- Moteurs de drones
- Robotique
- Outils électriques
- Moteurs sans noyau
- Moteurs industriels-hautes performances
Étant donné que les aimants en néodyme fournissent un flux magnétique puissant dans un petit volume, ils conviennent aux moteurs compacts nécessitant un couple ou une densité de puissance élevée.
Cependant, la qualité correcte doit être sélectionnée en fonction de la température de fonctionnement, du champ de démagnétisation, de l'exposition à la corrosion, de la vitesse du rotor et de la structure mécanique. Les qualités de néodyme standard peuvent perdre leurs performances magnétiques lorsqu'elles sont exposées à une température excessive.
Aimants de moteur en ferrite
Les aimants en ferrite sont plus faibles que les aimants en néodyme mais offrent généralement un coût de matériau inférieur et une bonne résistance à la corrosion.
Ils sont couramment utilisés dans :
- Moteurs auxiliaires automobiles
- Ventilateurs et soufflantes
- Pompes
- Appareils électroménagers
- Petits moteurs à courant continu
- Moteurs industriels-sensibles aux coûts
Les aimants en ferrite peuvent constituer un choix pratique lorsque le moteur dispose de suffisamment d’espace pour accueillir un plus grand volume d’aimant et qu’une densité de couple extrêmement élevée n’est pas requise.
Leur force magnétique inférieure ne signifie pas automatiquement de mauvaises performances du moteur. Un circuit magnétique-bien conçu peut toujours fournir des résultats fiables et économiques.
Aimants de moteur en samarium et cobalt
Les aimants samarium-cobalt combinent de fortes performances magnétiques avec une stabilité à haute température et une bonne résistance à la corrosion.
Ils peuvent être utilisés dans :
- Moteurs aérospatiaux
- Servomoteurs-haute température
- Équipement sous vide
- Systèmes militaires
- Moteurs-à grande vitesse
- Équipements pétroliers et gaziers
- Applications industrielles de précision
Le samarium-cobalt est normalement plus cher et mécaniquement fragile, mais il peut constituer une meilleure option lorsque la stabilité de la température et la résistance à la démagnétisation sont plus importantes que le coût initial du matériau.
Aimants en samarium et cobalt
Comment la sélection de l’aimant affecte-t-elle les performances du moteur ?
Le matériau de l’aimant, sa qualité, sa taille et sa consistance magnétique peuvent directement influencer l’efficacité, la fiabilité et le silence de fonctionnement de votre moteur.
Couple
Un flux magnétique plus élevé peut aider votre moteur à générer plus de couple, mais des aimants trop puissants peuvent provoquer une saturation magnétique ou rendre le contrôle plus difficile. Vous devez faire correspondre l'aimant au circuit magnétique complet plutôt que de simplement choisir le grade le plus élevé.
Efficacité
Un aimant approprié peut réduire le courant nécessaire pour atteindre la sortie requise, vous aidant ainsi à réduire les pertes de cuivre et la consommation d'énergie. Une mauvaise cohérence magnétique peut entraîner des performances inégales entre les moteurs.
Température de fonctionnement
Si l'aimant n'a pas une résistance thermique suffisante ou une coercivité intrinsèque, la chaleur peut provoquer une démagnétisation temporaire ou irréversible. Vous devez sélectionner la qualité en fonction de la température réelle du rotor, et pas seulement de la température ambiante.
Taille du moteur
Les aimants à haute énergie-, tels que les aimants en néodyme, peuvent vous aider à produire plus de puissance à partir d'une structure de moteur compacte. Les aimants en ferrite peuvent nécessiter plus d'espace pour obtenir un résultat similaire.
Bruit et vibrations
Une variation dimensionnelle, une magnétisation inégale ou un positionnement incorrect des pôles peuvent augmenter le couple d'encoche, les vibrations et le bruit de fonctionnement.
Durée de vie
Un revêtement, une qualité magnétique et une résistance mécanique appropriés aident à protéger vos aimants contre la corrosion, les fissures, les dommages causés par la chaleur et la perte de performances, améliorant ainsi la fiabilité du moteur à long terme.
Quelles formes d’aimants sont utilisées dans les moteurs ?
Les aimants de moteur sont disponibles sous différentes formes car chaque conception de moteur nécessite un champ magnétique, une méthode d'assemblage et une structure de rotor spécifiques.
Les formes courantes d'aimants de moteur incluent des segments d'arc, des blocs rectangulaires, des anneaux, des cylindres et des aimants à profil personnalisé-. Les aimants à arc sont largement utilisés dans les moteurs à flux radial-car leurs surfaces incurvées s'adaptent étroitement autour du rotor ou du stator. Les aimants rectangulaires sont courants dans les moteurs intérieurs à aimants permanents, où ils sont insérés dans des fentes à l'intérieur du rotor.
Les aimants annulaires sont souvent utilisés dans les moteurs compacts, les capteurs et les systèmes de moteurs sans noyau, car ils peuvent simplifier l'assemblage et fournir un champ magnétique plus uniforme. Les aimants cylindriques ou à tige peuvent convenir aux petits moteurs et aux structures magnétiques spécialisées.
Lors du choix d'une forme, vous devez tenir compte du diamètre du moteur, de l'entrefer, de la disposition des pôles, de la direction de magnétisation, de la tolérance d'assemblage et de la vitesse de fonctionnement. La meilleure forme n’est pas simplement la plus facile à fabriquer ; c'est la forme qui prend en charge des performances magnétiques stables, une installation sécurisée et un fonctionnement efficace du moteur.
FAQ
Q : Pourquoi un moteur électrique a-t-il besoin d’un champ magnétique ?
R : Un moteur électrique a besoin de champs magnétiques en interaction pour générer une force et un couple, permettant au rotor de tourner et de convertir l'énergie électrique en mouvement mécanique.
Q : Tous les moteurs électriques contiennent-ils des aimants ?
R : Tous les moteurs électriques utilisent des champs magnétiques, mais tous ne contiennent pas d’aimants permanents ; les moteurs à induction et à réluctance peuvent générer les champs requis sans matériaux à aimants permanents.
Q : Où sont placés les aimants permanents dans un moteur électrique ?
R : Des aimants permanents peuvent être montés sur la surface du rotor, intégrés à l'intérieur du rotor ou installés dans le boîtier du stator, selon la conception du moteur.
Q : Quel aimant convient le mieux à un moteur électrique ?
R : Les aimants en néodyme sont souvent préférés pour les moteurs compacts et hautes-performances, tandis que la ferrite convient aux conceptions-sensibles aux coûts et le samarium-cobalt est utilisé pour les applications exigeantes-à haute température.
Q : Pourquoi les aimants en néodyme sont-ils utilisés dans les moteurs ?
R : Les aimants en néodyme offrent une force magnétique et une densité d'énergie élevées, aidant les concepteurs de moteurs à obtenir un couple et une puissance plus élevés à partir d'une structure de moteur plus petite.
Conclusion
Les aimants jouent un rôle central dans de nombreux moteurs électriques en créant le champ magnétique stable nécessaire pour générer du couple, améliorer l'efficacité, réduire la taille du moteur et prendre en charge un contrôle précis de la vitesse et de la position. Cependant, tous les moteurs n'utilisent pas d'aimants permanents et la bonne solution dépend du type de moteur, de la puissance requise, de la température de fonctionnement, de l'espace disponible, des exigences en matière de bruit et de la durée de vie prévue. Les aimants en néodyme, ferrite et samarium-cobalt offrent chacun des avantages différents, tandis que la qualité de l'aimant, la forme, le revêtement, la direction de magnétisation et la cohérence dimensionnelle peuvent tous affecter les performances finales du moteur. Lors de l'achat d'aimants pour moteur, vous devez évaluer l'application complète plutôt que de simplement choisir le matériau le plus résistant. GME fournit des aimants permanents pour une large gamme d'applications de moteurs et peut prendre en charge votre projet en fonction de vos dessins, des exigences en matière de matériaux, des conditions de fonctionnement et des besoins de production. Contactez-nous pour discuter d’une solution d’aimant moteur adaptée à votre application.
